W11三輥對稱卷板機

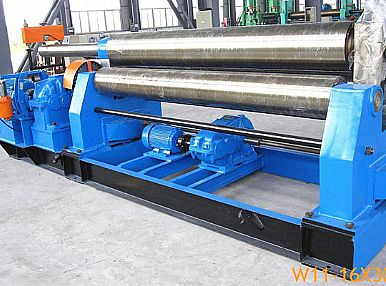

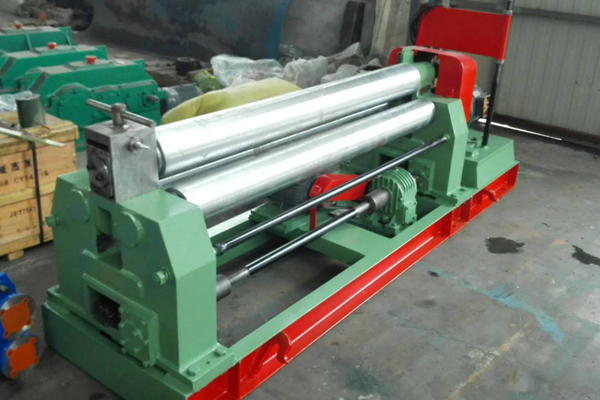

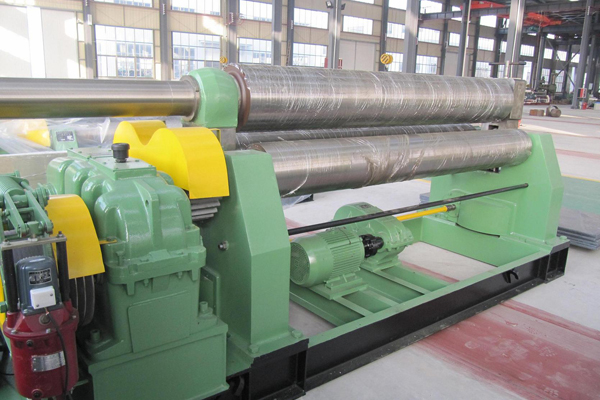

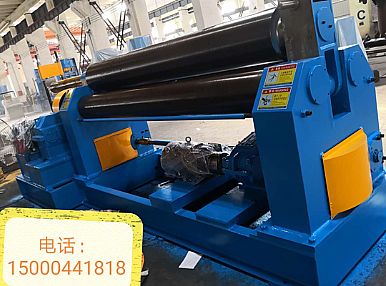

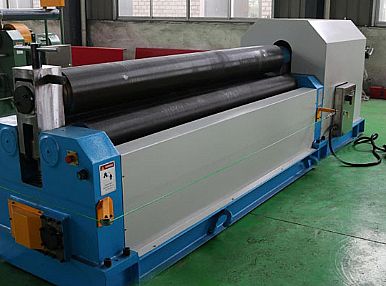

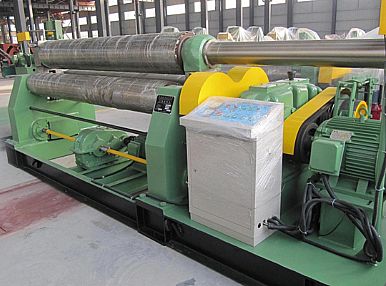

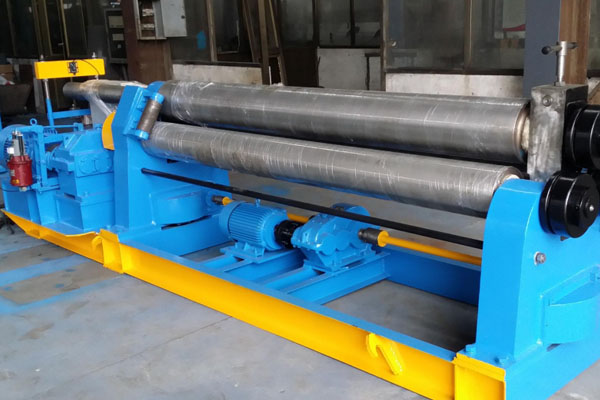

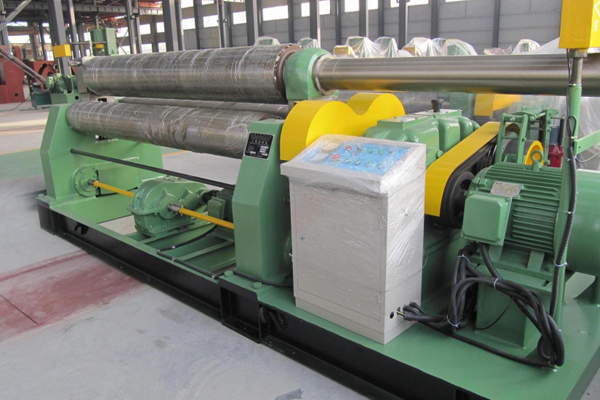

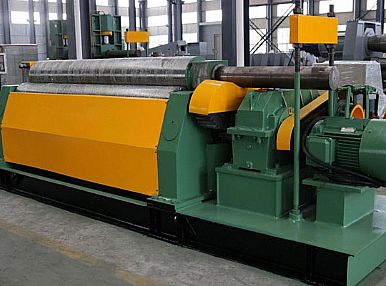

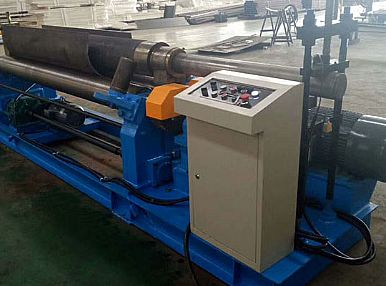

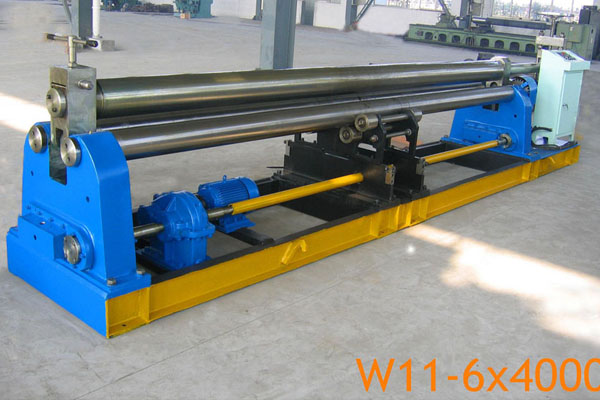

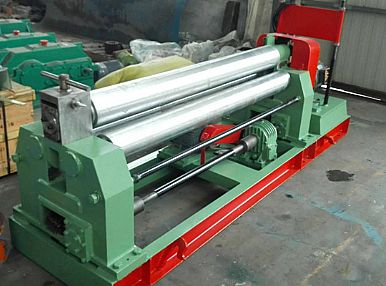

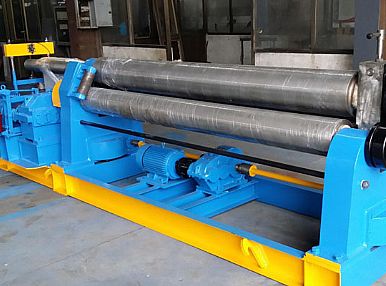

對稱式三輥卷板機

機械對稱型卷板機（數控卷板機,數控卷圓機），通過上輥的下壓和上、下輥的對滾工作。主減速機輸出軸通過一組齒輪傳動到兩下輥，輥軸旋動方向的變換由主電機換向而獲得。一根上輥、二根下輥，升降絲桿、蝸輪及一些輔助零件組成。上輥升降運動的實現是升降絲桿上下移動來完成的。 耐用、皮實、投資少、操作簡單、廣泛適應各種工況環境、維修方便。缺點是卷板有剩余板頭需校圓或借助其他設備預彎、高耗能、效率較低。

非對稱式三輥卷板機

三輥非對稱式，下輥為主傳動，并做垂直升降運動，以便夾緊板材。通過下輥齒輪與上輥齒輪嚙合，同時作為主傳動，側輥?zhàn)鲀A升降運動。具有預彎、卷圓多重功能，結構緊湊操作維修方便。

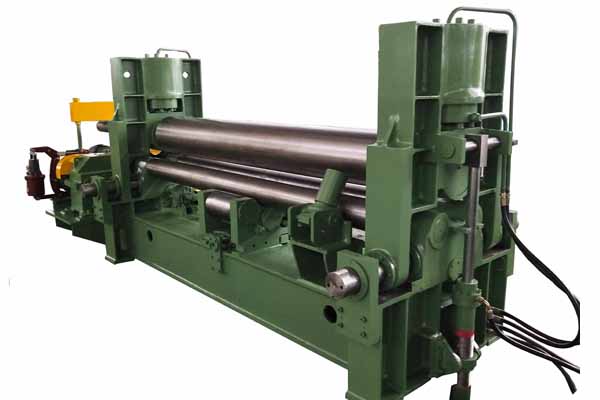

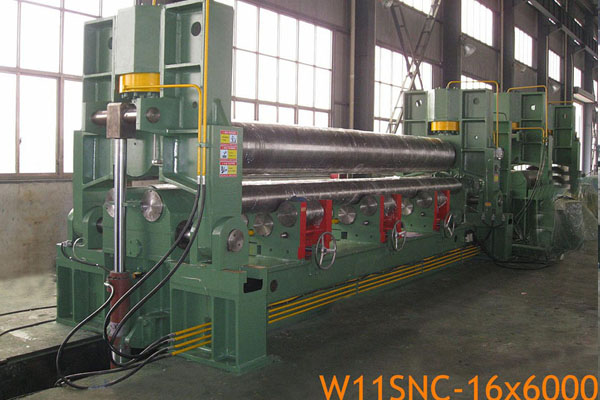

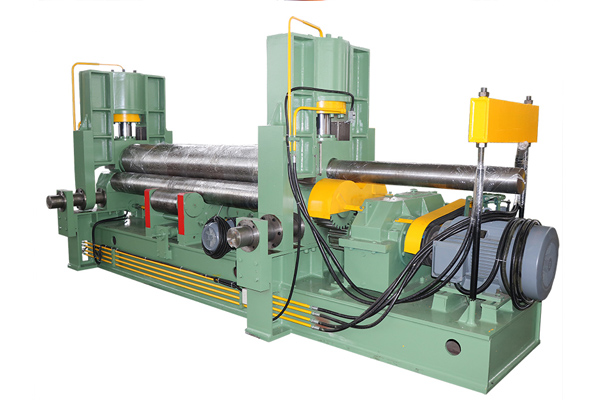

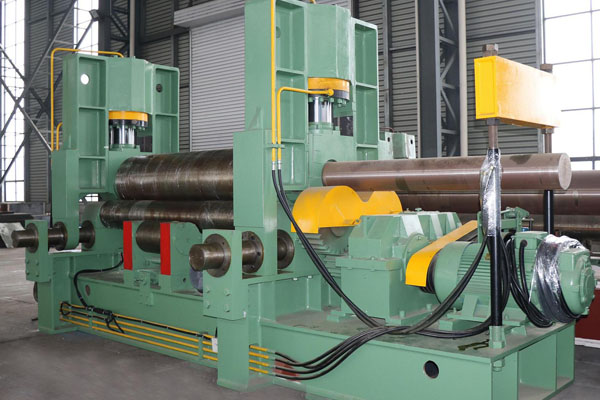

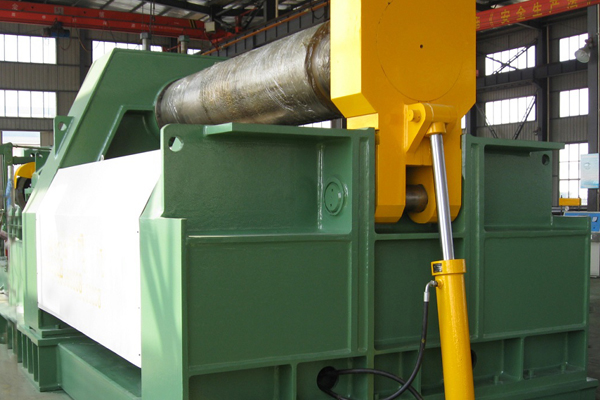

水平下調式三輥卷板機

水平下調式卷板機系引進德國、意大利技術，一次上料，完成板材的全部彎曲、卷圓、校圓等工序，并且，該機翻轉軸承的傾倒和復位能滿足工件卸料方便的上軸蹺起（蹺起角度為30°），不需調頭即可完成板端預彎和工件的卷制成形。三個工作輥均為主驅動輥，上輥的升降和兩下輥的水平移動均采用液壓傳動，升降位移由計算機控制自動調平，屏幕顯示同步精度±0.2mm。以上功能采用電氣集中控制，自動化程度高。

弧線下調式三輥卷板機

三輥弧線下調式卷板機是引進瑞典先進技術而生產的。能將金屬板料一次上料，不需調頭即可完成板料端部預彎和卷制成形，機器三個工作輥均為主驅動輥。升降位移計算機控制，自動調平，屏幕顯示翻轉軸承體(倒頭)裝有傾倒油缸?；【€三輥卷板機Zui大卷板厚度可達140mm。
