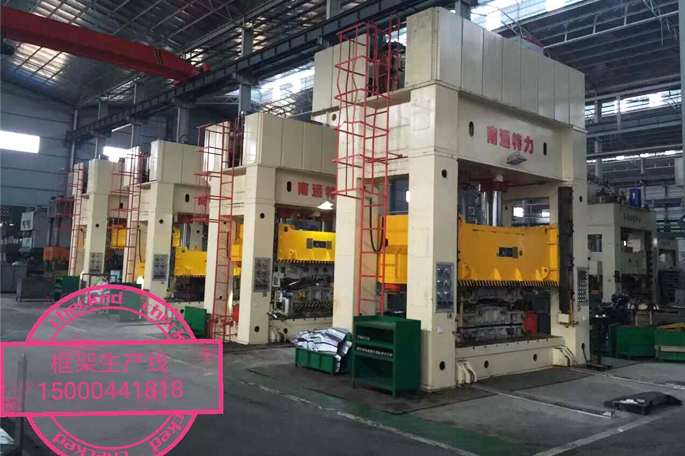

框架液壓機
框架液壓機的結構剛性好，精度高，抗偏載能力強；液壓控制系統采用插裝式集成系統，動作可靠，使用壽命長，液壓沖擊小，減小了連結管路與泄漏點；采用進口PLC控制的電氣系統，結構緊湊，工作靈敏可靠，使用維修方便。具有調整、手動、半自動三種操作方式和定程，定壓兩種成型工藝規范。底梁內配有液壓墊，通過操作面板選擇，液壓墊可以實現有頂出、無頂出和液壓墊壓邊三種工作循環。
適用領域：本系列框架液壓機適用于拉深、彎曲、成型、沖裁落料、翻邊等各種沖壓工藝，特別適用以下領域：·汽車零部件·家用電器·廚房用具·其它：拖拉機，摩托車，航天，航空。
可選配附件：·移動工作臺·沖裁緩沖裝置·光幕安全保護裝置·油冷卻裝置·位移傳感裝置·觸摸式工業顯示屏·打料裝置（液壓式或機械式）·模具快速夾緊機構·模具保護裝置·進口PLC·導軌潤滑裝置。
序號 | 參數名稱 | 單位 | YTL27－系列單動薄板拉伸液壓機(框架式液壓機) | ||||||||||
100 | 200 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1500 | ||||
1 | 公稱力 | KN | 1000 | 2000 | 3150 | 4000 | 5000 | 6300 | 8000 | 10000 | 12500 | 15000 | |
2 | 回程力 | KN | 100 | 450 | 600 | 650 | 900 | 1200 | 1200 | 1800 | 2500 | 3200 | |
3 | Zui大開口高度 | mm | 900 | 1100 | 1250 | 1350 | 1500 | 1500 | 1500 | 1500 | 1800 | 1800 | |
4 | 液體墊力 | mm | 200 | 630 | 1600 | 2000 | 2000 | 2000 | 3000 | 3000 | 3500 | 4000 | |
5 | 液壓墊行程 | mm | 200 | 250 | 300 | 350 | 350 | 350 | 350 | 350 | 400 | 400 | |
6 | 滑塊行程 | mm | 600 | 700 | 800 | 800 | 900 | 900 | 900 | 900 | 900 | 900 | |
7 | 滑塊形成速度 | 空載下行 | mm/s | 120 | 100 | 100 | 100 | 100 | 80 | 80 | 80 | 80 | 80 |
工作 | mm/s | 14 | 15 | 10 | 9 | 14 | 10 | 16 | 12 | 9 | 14 | ||
回程 | mm/s | 120 | 70 | 60 | 50 | 70 | 55 | 90 | 65 | 45 | 70 | ||
8 | 液壓墊形成速度 | 頂出 | mm/s | 50 | 40 | 20 | 15 | 30 | 30 | 30 | 30 | 30 | 30 |
退回 | mm/s | 100 | 80 | 40 | 30 | 60 | 60 | 60 | 60 | 60 | 60 | ||
9 | 工作臺有效尺寸 | 左右 | mm | 850 | 1000 | 1200 | 1200 | 1500 | 3000 | 3000 | 3000 | 3000 | 3000 |
前后 | mm | 600 | 800 | 1200 | 1200 | 1200 | 1600 | 1800 | 2000 | 2000 | 2000 | ||
10 | 液壓墊尺寸 | 左右 | mm | 650 | 600 | 800 | 800 | 1000 | 2200 | 2200 | 2200 | 2200 | 2200 |
前后 | mm | 400 | 500 | 800 | 800 | 800 | 1200 | 1250 | 1500 | 1500 | 1500 | ||
11 | 移動工作臺載重 | T |
|
|
|
| 15 | 15 | 15 | 15 | 20 | 20 | |
12 | 電機功率 | KW | 7.5 | 15 | 22 | 22 | 44 | 50 | 60 | 70 | 80 | 160 | |
